密閉式上裝鶴管:石油化工行業產品大部分都是易揮發、易燃、易爆、易產生靜電積聚和對環境有污染、對人體有傷害的液體介質，特別在裝卸環節為了避免危險發生，選擇一套合適的裝卸鶴管，非常重要。鶴管研發生產廠家深奧圖（Autower）提供的密閉式定量裝卸上裝鶴管，其槽車鶴管、罐車鶴管、密閉鶴管|石化液體裝卸車連接設備系列，可以更安全的保障此問題。

槽車鶴管、罐車鶴管、密閉鶴管|石化液體裝卸車連接設備

       密閉鶴管分半密閉裝卸鶴管（AL1412）與全密閉裝卸鶴管（AL1512），以下詳細介紹下這兩種鶴管的組成：

　　AL1412型密閉上裝鶴管組成：由5個旋轉接組成回轉機構，液相4個，氣相1個。氣相一般為DN50，液相根據客戶需要的流量選擇。氣相在轉接處使用金屬軟管連接，保證鶴管的旋轉靈活性。鶴管液相接口朝下，氣相接口朝上，一般氣相會多臺匯總在一個主管上，如果單臺排空的話，需要加帶雨帽的阻火器，防止管道進入點燃源。垂管上有一個錐形密封帽，裝車時垂管插到槽車的頂部灌口，密封帽壓實在灌口處，鎖緊外臂鎖緊桿（或者氣缸壓緊，在和油氣回收配合使用時，建議鶴管增加氣缸，達到充分密閉的作用，因為空的槽車在裝車時物料逐漸增多，槽車輪胎壓扁，槽車降低，密封帽就不能很好的密封了，必須有氣缸對密封帽有一個壓力，才能使密封帽始終跟緊灌口。達到有效密閉的效果，油氣回收需要密閉效果達到90%-95%）密封帽密閉后，槽車里氣化的介質就能通過鶴管上的氣相管道排空或者抽入油氣回收系統。

       AL1512型密閉上裝鶴管的組成：由2根管道及支撐件組成，下面一根為液相管，上面一根為氣相管。一般制作的口徑為DN50，接車一般選用松套法蘭。

　　根據裝卸介質的性質不同來選密閉式裝卸鶴管：

       1.半密閉鶴管AL1412適用于易燃、易爆、易產生靜電積累和對環境有污染的介質，如：汽油、甲醇、苯、煤焦油、粗酚、重質苯、航煤、乙二醇等；

       2.全密閉裝卸鶴管AL1512適用于高度揮發，有劇毒，需要加壓使氣體轉化為液體的介質，如：液氯、液化氣等類似的介質。

槽車鶴管、罐車鶴管、密閉鶴管|石化液體裝卸車連接設備

　　密閉式上裝鶴管的設計與生產：

       鶴管的設計需要根據客戶提供的參數和我們的選型，設計符合客戶需求的產品。主要為鶴管的布置、鶴管的入口高度、鶴管的臂和垂管長度、平衡器的選用（一般為彈簧）、法蘭的選用。鶴管的布置主要有固定位置，收攏狀態、旋向的選擇。鶴管的臂的長度可以通過包絡圖計算（需要注意雨棚高度）。鶴管的入口高度根據客戶的護欄高度以及現場的接管高度來定。平衡器的選用根據外臂和垂管重量選擇。法蘭的標注型式根據客戶要求選擇。

　　鶴管生產廠家深奧圖（Autower）公司有很多的客戶選擇鶴管材質如下

       1.甲醇選用1412鶴管 304材質  口徑DN80 壓力等級PN16

       2.清潔煤焦油和粗酚項目選用1412鶴管

       3.液氯項目選用1512鶴管 16MN材質  口徑DN50 壓力等級PN25

       4.液氯改造選用1512鶴管

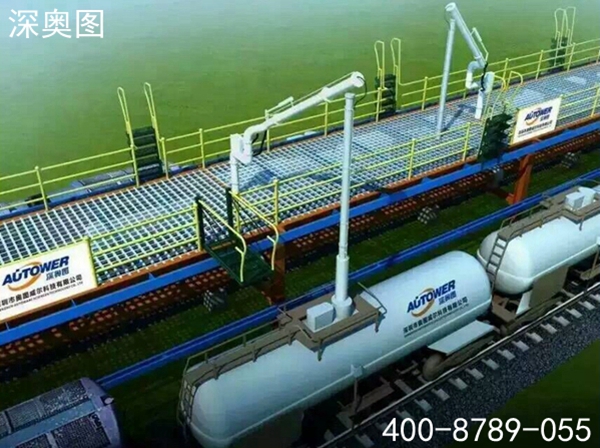

       5.液化氣火車裝卸選用1512上裝鶴管等。

　　鶴管生產廠家深奧圖（Autower）公司還供應上述產品的同類產品：密閉鶴管,深奧圖（Autower）公司設計各種口徑，形式的鶴管。因此深奧圖公司所能生產的槽車鶴管、罐車鶴管、密閉鶴管|石化液體裝卸車連接設備種類多，鶴管品種（汽車鶴管、密閉裝車鶴管、火車專用裝卸臂）齊全，適用范圍廣，能很好地滿足在各種各樣可能出現的環境下裝卸各種介質的要求。鶴管規格品種多樣，需要根據客戶提供的參數或要求定制！
