續：【燃氣輸配系統】圖文詳解燃氣輸配系統（一）

常用行業術語

　　1.調壓裝置：將較高燃氣壓力降至所需的較低壓力調壓單元總稱。包括調壓器及其附屬設備。

　　2.調壓站：將調壓裝置放置于專用的調壓建筑物或構筑物中，承擔用氣壓力的調節。包括調壓裝置及調壓室的建筑物或構筑物等。

　　3.調壓箱（調壓柜）：將調壓裝置放置于專用箱體，設于用氣建筑物附近，承擔用氣壓力的調節。包括調壓裝置和箱體。懸掛式、地下式箱稱為調壓箱，落式箱稱為調壓柜。

　　4.動火：在燃氣管道和設備上或其他禁火區內進行焊接、切割等產生明火的作業。

　　5.直接置換：采用燃氣置換燃氣設施中的空氣或采用空氣置換燃氣設施中的燃氣的過程。

　　6.間接置換：采用情性氣體或水置換燃氣設施中的空氣后，再用燃氣置換燃氣設施中的惰性氣體或水的過程；或采用情性氣體或水置換燃氣設施中的燃氣后，再用空氣置換燃氣設施中的惰性氣體或水的過程。

　　7、放散：將燃氣設施內的空氣、燃氣或混合氣體安全地排放。

　　燃氣輸配系統

　?、彘L輸管道系統　

　　天然氣長輸管道系統的構成一般包括：

　　輸氣干線首站

　　中間氣體分輸站

　　干線截斷閥室

　　中間氣體接收站

　　清管站

　　障礙(江河、鐵路、水利工程等)的穿跨越

　　末站(或稱城市門站)

城市儲配站及壓氣站

　　㈡城市燃氣輸配系統：

　　城市燃氣輸配系統是一個綜合設施，主要由燃氣輸配管網、儲配站、計量調壓站、運行操作和控制設施等組成。城市燃氣輸配系統的主要構成部分是燃氣管網。

　　1、管道分類。燃氣管道可按燃氣壓力、用途和敷設方式分類。

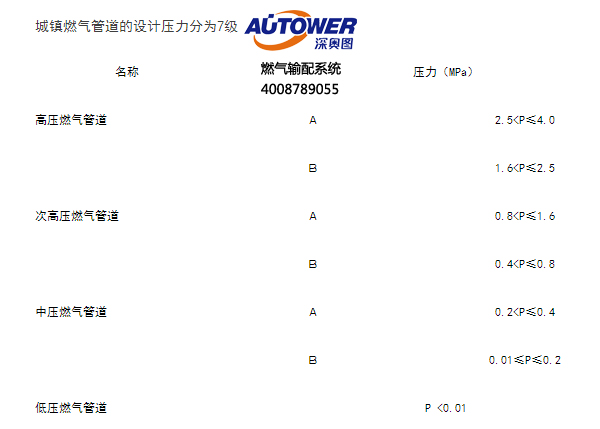

　　⑴按輸氣壓力分類：7級

　　（2）按用途分類

　　長距離輸氣管道，一般用于天然氣長距離輸送。城鎮燃氣管道，按不同用途分為：a．城鎮輸氣干管。

　　b．配氣管：與輸氣干管連接，將燃氣送給用戶的管道。如街區配氣管與住宅庭院內的管道。室內燃氣管道。將燃氣引入室內，分配給各個燃具。

　?、前捶笤O方式分類

　?、俚叵氯細夤艿?；

　　②架空燃氣管。

　　城鎮燃氣管道為了安全運行，一般情況下均為埋地敷設，不允許架空敷設；當建筑物間距過小或地下管線和構筑物密集，管道埋地困難時才允許架空敷設。

　　工廠廠區內的燃氣管道常用架空敷設，以便于管理和維修，并減少燃氣泄漏的危害性。
