SCADA系統是什么？SCADA(Supervisory Control And Data Acquisition)系統，即數據采集與監視控制系統。SCADA系統是以計算機為基礎的DCS與電力自動化監控系統；。SCADA系統的應用領域很廣,可應用電力系統、給水系統、石油、化工等領域。
【SCADA系統的功能】完整的SCADA系統功能
【SCADA系統的功能】完整的SCADA系統功能有哪些？SCADA數據采集與監控系統生產廠家深奧圖（Autower）分享SCADA（數據采集與監控系統）系統功能、完整的SCADA系統功能。
一、SCADA（數據采集與監視控制）系統功能之上位機系統的功能：
1.1畫面顯示功能；所有操作畫面和顯示畫面均為全中文顯示。系統由以下幾類畫面組成：總貌畫面、索引畫面、分罐組畫面、單罐畫面、流程圖畫面、控制分組畫面、回路參數畫面、趨勢圖曲線顯示畫面、報警匯總畫面
1.2 報警功能：系統可以產生以下幾類報警：工藝過程報警、故障報警、連鎖動作報警、緊急停車報警、其他自定義的報警；報警可以根據嚴重性和輕重緩急劃分不同的報警級別，不同級別的報警具有不同的表現形式；
報警在監控系統上可有以下幾種表現方式：文字提示、顏色變化、聲音報警、閃爍；
1.3 數據存儲和處理功能：對于實時測點數據、操作記錄、報警記錄等，監控系統均可自動登錄到數據庫中。 在數據庫中這些數據還可分類存儲在不同的表格中，按不同的要求排序等。
1.4 連鎖及過程啟停控制功能：對倉儲區的生產流程進行啟停操作，被控設備如閥門、泵等進行控制。具有良好的人機界面，所有控制命令均有信息提示。
【SCADA系統的功能】完整的SCADA系統功能
當某些參數報警并處于緊急情況時，系統可產生連鎖，自動切斷相關設備。
1.5 報表生成及打印功能上位機軟件提供報表編輯工具，可根據用戶需要定制生成各類報表并可打印輸出。系統可生成以下幾類報表：即時報表、定期報表、報警匯總報表、操作記錄報表
1.6 操作安全：設計3級以上操作口令，不同的操作員具有不同的操作員代碼和口令，口令和操作代碼可修改統的一些重要的相關操作均要驗證操作員代碼和口令，這些操作發生時系統將自動記錄操作員代碼、操作開始時間和結束時間以及操作內容。
1.7 趨勢數據輸出功能：操作站的實時數據可歷史趨勢數據可轉換為標準的PC格式（如*.TXT、*.DOC及*.DBF）等數據文件格式輸出。
1.8 通訊功能： 提供OPC、MODBUS 從站協議及數據庫等通訊接口，可方便的實現與其他系統的數據通訊。
1.9 WEB發布功能：安裝相應的軟件組件WEBVIEW SERVER，其他系統可通過IE等瀏覽器瀏覽監控系統和數據。

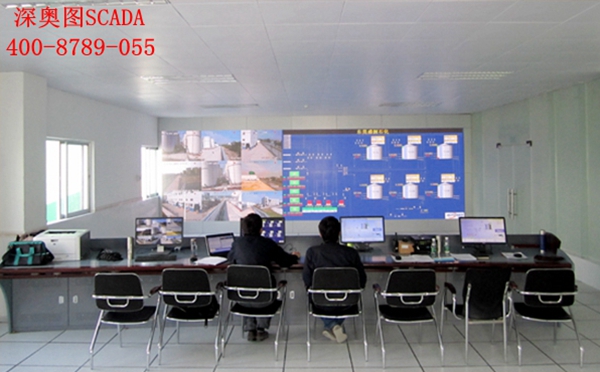

1.10 工藝流程大屏幕實時顯示功能：通過上位機與大屏幕的連接，可以把上位機上監控畫面實時傳輸到大屏幕顯示系統，進行實時顯示。
二、SCADA（數據采集與監視控制）系統功能之自控設備的功能：
邏輯控制功能： PLC系統控制站具備連續過程控制（主要有定值、比值、串級、分程、PID調節等）、批量控制、順序控制（執行控制邏輯、聯鎖邏輯、安全保護等）、配方管理等功能，完全能滿足常規過程控制的功能和速度要求。
數據采集功能：控制站和采集站將現場數據采集進系統，通過通訊網絡將實時數據和報警數據傳送到上位機，并存入數據庫和硬盤，供隨意調用過程I/O接口模擬量輸入（4-20 mA）、RTD輸入、數字量輸入、數字量輸出、模擬量輸出、RS232，RS485串行通訊接口、DP總線接口TCP/IP接口
報警功能系統具有下列報警功能
①模擬輸入信號超出信號范圍
②模擬輸入信號超出高、低限值
③模擬輸入信號變化率超出限定范圍
④模擬輸出信號超出高、低幅值
⑤數字輸入信號為報警狀態
⑥通訊中斷報警和系統本身故障
報警可以按照功能、設備、性質（如過程報警、設備報警）進行任意分組，通過組態可以實現報警自動打印，自動記錄，區分第一事故報警。報警精確到秒，顯示到毫秒。
通訊功能：控制器配置有以太網通訊接口，可以通過以太網和上位機進行通訊。
同時控制站通過現場總線從I/O站采集數據，并將控制信號發送到I/O模塊的輸出通道。
系統診斷功能：PLC系統應具備完整的自診斷系統，并且定時自動或人工啟動診斷系統，并在監控站CRT上顯示自診斷狀態和詳細結果。
PLC系統具備良好的冗錯能力，即當某些模塊發生故障后，不影響整個系統的有效工作。
掉電保護功能：控制器具有掉電自動保護數據和來電自動恢復數據等功能。
三、SCADA（數據采集與監視控制）系統功能之液位計量系統的功能
液位計主要功能是對儲罐的液位、溫度、壓力進行測量，提供高精度數據，液位提供毫米級的數據。
通訊功能：液位計量系統是通過RS485的通訊方式，采用MODBUS RTU通訊協議，與自控設備進行數字通訊，由自控設備的接口模塊讀取液位計量系統內的CIU的數據；
【SCADA系統的功能】完整的SCADA系統功能
罐容計算功能：上位機系統服務器的數據庫存儲有每個儲罐的體積容表以及各種化工品的密度表，每個體積表有液位高度（毫米）以及向對應的體積（立方），密度表有溫度以及對應的密度，溫度范圍是-50度到+60度，以0.5間隔為一條記錄，分別對應一個密度；當上位機系統的服務器通過以太網從自控設備上讀取到某一個儲罐的液位及液位溫度后，首先通過當前液位值從體積表查表獲取當前液位對應的體積，然后通過當前液位的溫度從密度表中查表，通過VCF的計算，得出當前的液位密度，最后通過體積*密度計算出當前的儲罐的質量，這樣罐容計算基本完成，另外儲罐進行進料或出料時，通過計算出的當前質量以及時間取樣，可以計算出儲罐進出料的大概瞬時流量；
罐容數據保存功能：當罐容計算完畢后，可以根據設定時間或固定一個時間保存當前的液位、體積、質量、密度、溫度、壓力等歷史罐容數據表，以便將來做報表、歷史數據曲線，另外罐容數據保存到大型數據庫中，也可以為ERP、MIS等系統提供數據接口；
罐容報表功能：實時罐容報表：在上位機操作站上，通過監控畫面即可以產生實時罐容報表，生成的報表可以打印，也可以導出成Microsoft Excel文件；
歷史罐容報表：在上位機操作站上，有報表查詢功能，可以根據時間段，獲取該時段的罐容數據；
四、SCADA（數據采集與監視控制）系統功能之油氣回收系統的功能
油氣回收系統由其它廠家成套提供，在SCADA系統中需要與油氣回收系統建立以太網或RS485等通訊，在SCADA系統中實現對油氣回收系統的數據采集及在線監控；
五、SCADA（數據采集與監視控制）系統功能之消防系統的功能
消防系統由其它廠家成套提供，在SCADA系統中需要與消防系統建立以太網或RS485等通訊，在SCADA系統中實現對消防系統的數據采集及在線監控；
六、SCADA（數據采集與監視控制）系統功能之裝卸系統及IC卡門禁系統的功能
SCADA數據采集與監控系統生產廠家深奧圖（Autower），通過本文講述了SCADA（數據采集與監控系統）系統的上位機系統、自控設備、液位計量系統、油氣回收系統、消防系統、裝卸系統及IC卡門禁等SCADA功能，是一套完整的SCADA系統功能描述。
