阻火器的作用和工作原理是什么?什么是阻火器?深奧圖（Autower）全稱深圳市奧圖威爾科技有限公司,分享阻火器的工作原理.阻火器作用防止火明或明燈明火進入燃料氣系統造燃燒爆炸事故風機/典型管道阻火器的工作原理：火焰通狹孔隙由于熱損失突增使燃燒能繼續熄火

 　　阻火器的作用和工作原理是什么?阻火器的工作原理：阻火器 -工作原理 阻火器火點以下,從而阻止火焰蔓延。

【阻火器工作原理】風機/典型管道阻火器的工作原理

　　阻火器的作用和工作原理是什么?風機阻火器、風機阻火器、MESG典型管道阻火器器壁效應

　　１.阻火器阻火器

　　燃燒與爆炸并不是分子間直接反應,而是受外來能量的激發,分子鍵遭到破壞,產生活化分子,活化分子又分裂為壽命短但卻很活潑的自由基,自由基與其它分子相撞,生成新的產物,同時也產生新的自由基再繼續與其它分子發生反應。當燃燒的可燃氣通過阻火元件的狹窄通道時,自由基與通道壁的碰撞幾率增大,參加反應的自由基減少。當阻火器的通道窄到一定程度時,自由基與通道壁的碰撞占主導地位,由于自由基數量急劇減少,反應不能繼續進行,也即燃燒反應不能通過阻火器繼續傳播。

　　２.風機阻火器風機阻火器

　　隨著阻火器通道尺寸的減小, 自由基與反應分子之間碰撞幾率隨之減少, 而自由基與通道壁的碰撞幾率反而增加, 這樣就促使自由基反應減低。當通道尺寸減少到某一數值時, 這種器壁效應就造成了火焰不能繼續傳播的條件, 火焰即被阻止。因此器壁效應是防止火焰的主要機理。

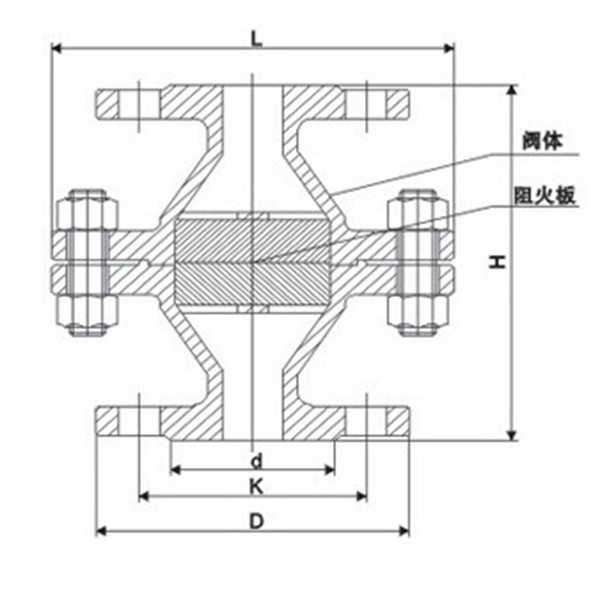

阻火器的工作（結構）原理圖

　　3.MESG　典型管道阻火器典型管道阻火器

　　火焰通過阻火元件的細小通道并在通道內降溫。當火焰被分割小到一定程度時,經通道移走的熱量足以將溫度降到可燃物燃點以下,使火焰熄滅。或由器壁效應解釋,當通道窄到一定程度時,自由基與管道壁的碰撞占主導地位,自由基大量減少,燃燒反應不能繼續進行。因此,把在一定條件下(0. 1 MPa ,20 ℃) 剛好能夠使火焰熄滅的通道尺寸定義為“最大實驗安全間隙”(MESG,Maximum Experimental Safe Gap) 。阻火元件的通道尺寸是決定阻火器性能的關鍵因素,不同氣體具有不同的MESG值。因此,在選擇阻火器時, 應根據可燃氣體的組成確定其MESG值。在具體選擇時,又根據MESG值將氣體劃分為幾個等級。國際上經常采用兩類方法。一是美國全國電氣協會(NEC) 的分類法,它根據氣體的MESG值將氣體分為四個等級(A ,B ,C ,D) ;另一類是國際電工協會( IEC) 的方法,它也將氣體分為四個等級( IIC , IIB , IIA 及I) 。兩種標準劃分的各類氣體的MESG 值及測試氣體。

　　兩種MESG分類標準

　　NEC IEC MESG/ mm 測試氣體

　　A IIC 0. 25 乙炔

　　B IIC 0. 28 氫氣

　　C IIB 0. 65 乙烯

D IIA 0. 90 丙烯

　　G M I 1. 12 甲烷

　　這樣,在選用阻火器時,即可在設計規定使用的規范中首先查出所用可燃氣體的等級,然后根據該組氣體對應的MESG 值來選擇相應的阻火元件。
