SCADA（數據采集與監控）系統的數據實現？SCADA是指一個可以監控及控制所有設備的集中式系統，或是在由分散在一個區域（小到一個工廠，大到一個國家）中許多系統的組合。其中大部份的控制是由遠程終端控制系統（RTU）或PLC進行，主系統一般只作系統監控層級的控制。例如在一個系統中，由PLC來控制制程中冷卻水的流量，而SCADA系統可以讓操作員改變流量的目標值，設置需顯示及記錄的警告條件（例如流量過低，溫度過高）。PLC或RTU會利用回授控制來控制流量或溫度，而SCADA則監控系統的整體性能。

　　數據采集（DataacquisiTIon）由RTU或PLC進行，包括讀取傳感器數據，依SCADA需求通信傳送設備的狀態報告。數據有特定的格式，控制室中的操作員可以用HMI了解系統狀態，并決定是否要調整RTU（或PLC）的控制，或是暫停正常的控制，進行特殊的處理。數據也會傳送到歷史記錄器（OperaTIonalhistorian），一般會是架構在商用的數據庫管理系統上，以便追蹤趨勢并進行分析。

　　SCADA系統會配合分散式數據庫使用，一般稱為標簽數據庫（tagdatabase），其中的數據元素稱為標簽或點。一個點表示一個單一的輸入或輸出值，可能是由系統所監視或是控制。點可以是硬件的或是軟件的。一個硬件的點表示系統中實際的輸入或是輸出，而軟件的點則是根據其他點進行數學運算或邏輯運算后的結果（有些系統會把所有的點都視為軟件的點，無視其實際上是硬件或軟件）。一個點通常都是會以數據-時間戳記對的方式存儲，其中有數據，以及數據計算或記錄時的時間戳記。一個點的歷史記錄即可以用一連串的數據-時間戳記對所表示。常常也會在存儲時加上其他的信息，例如現場設備或PLC暫存器的路徑，設計的注解及警告信息。

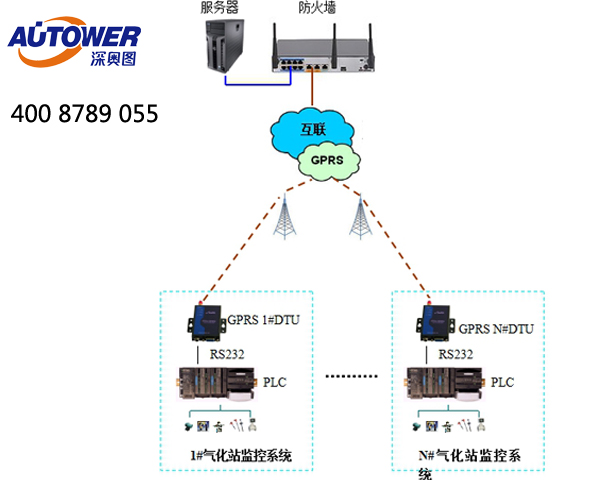

SCADA系統的網絡數據通訊總體上采取的是客戶/服務（Client/Server）模式，即被稱為“按需求傳送數據”的方式。這種方式有以下優點：1、使網絡向擔大大減輕；2、提高了網絡中各個節點之間的相互獨立性；3、極其簡便系統的擴充；3、多路徑訪問能力。
